Celdas

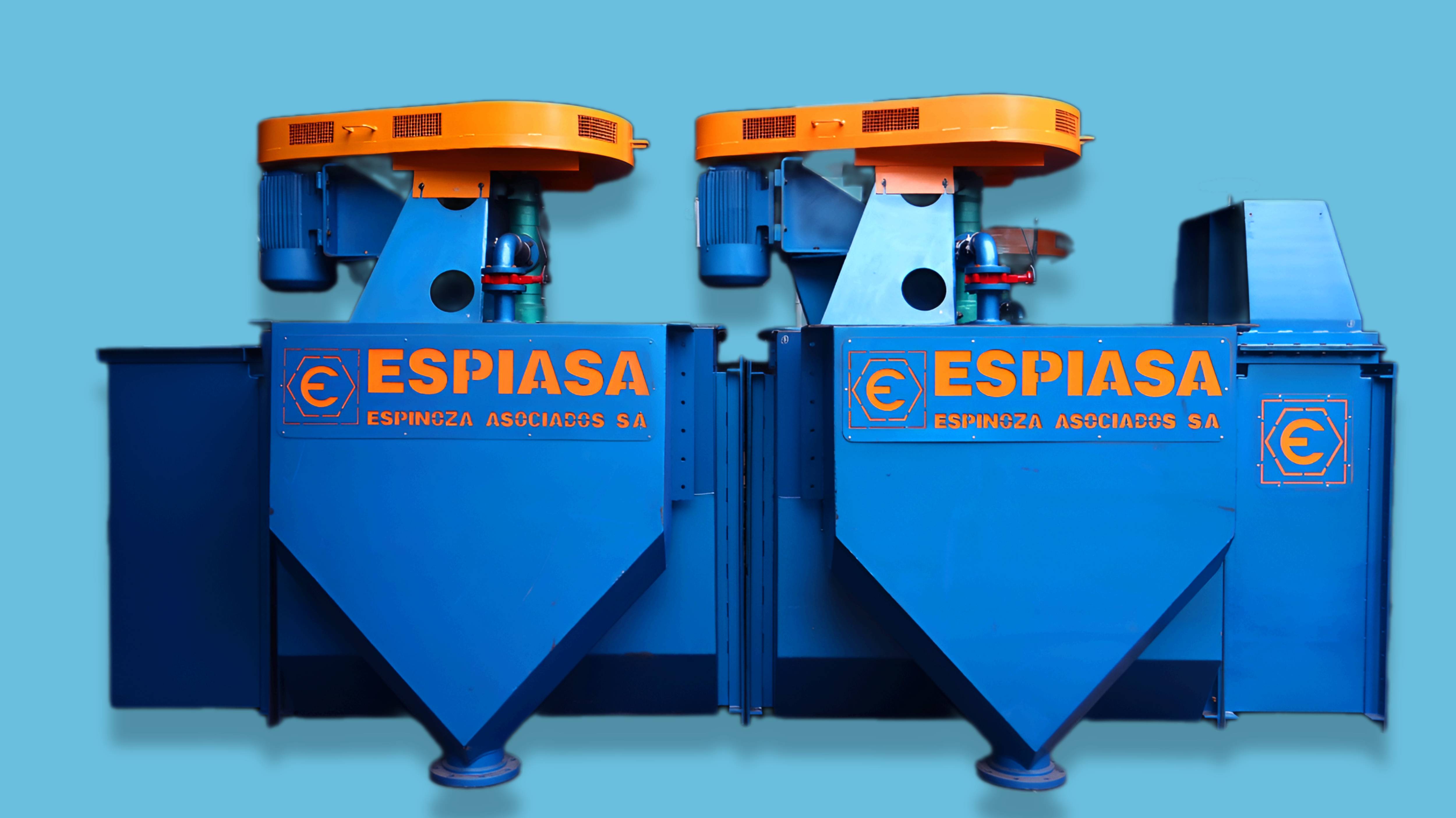

Celdas Tipo "U"- CE3

  • Las celdas de flotación son revestidas internamente en las áreas donde la pulpa tiene contacto con el metal base, esto comprende al cuerpo de la celda, cajones de alimentación, descarga y espuma, además del cono de espuma. Con ello se garantiza y prolonga la duración del equipo.
  • ESPIASA habilita la formulación de caucho antiabrasivo a usar, dependiendo del tipo de pulpa con el que se va a operar el equipo.
  • Las celdas de flotación ESPIASA, son diseñadas para usarlas independientemente o en bancos de 2 o más celdas, al contar con bridas de ensamble en ambos lados que le da versatilidad al equipo. De igual forma, facilita instalar la celda indistintamente al sentido de flujo de la pulpa, porque permite cambiar de posición los cajones de carga y descarga en base a la necesidad de la operación.
  • Todo esto permite facilitar el revestimiento interior en los talleres de ESPIASA, y básicamente, el arenado alblanco, condición fundamental para garantizaruna buena adherencia del pegamento en el vulcanizado del caucho con el metal base.
  • Se elimina el trabajo de revestimiento en campo evitando enviar personal que exigirá alojamiento, alimentación, tansporte y sistema de trabajo, minimizando los riesgos en seguridad.
  • El diseño permite que la celda se abastezca completa y que no sea necesario ensamblarla en campo, solo será necesario unir las celdas formando los bancos que se requiera con tan solo pernos en las bridas de ensamble, reduciendo tiempos y mano de obra en campo, además de ser mucho más económico y cómodo el transporte de estos equipos.
Celda de Flotación 2

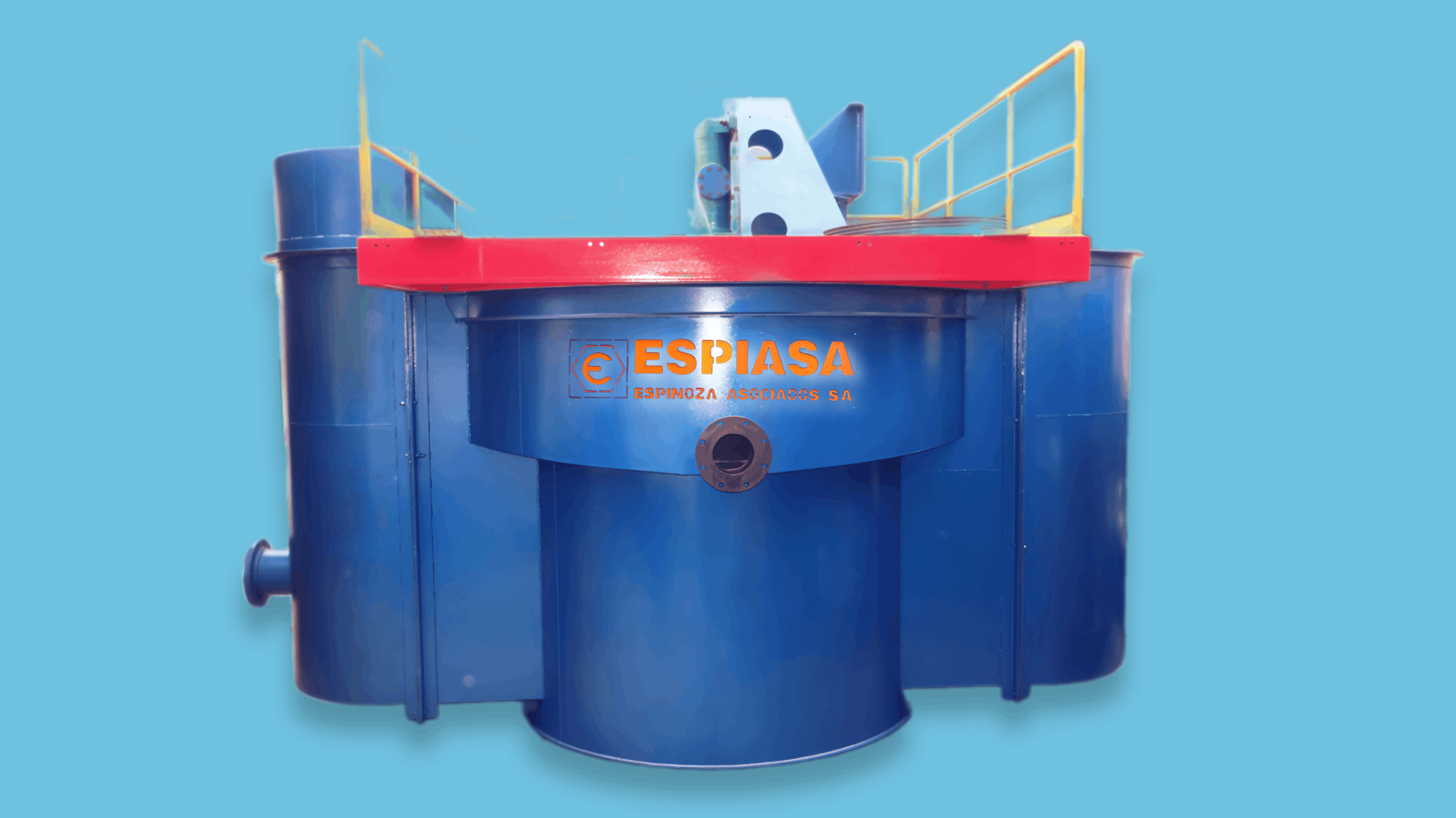

Celdas Tipo Tanque - CE10

  • Dependiendo de tamaño de la celda se cuenta también con otros diseños considerando segmentar el cuerpo de la celda en cunatos sean necesarios con la finalidad de facilitar el transporte, traslado y evitar que su fabricación sea realizado en campo, minimizando los riesgos en seguridad.
  • La guarda de la transmisión es integral, diseño que permite fijar la base metálica inferior en forma independiente, y considera que la zona superior solo vaya apoyada sin ningún perno de fijación, lo que facilita las acciones de mantenimiento o soluciones inmediatas a los problemas de operación y evitar paradas prolongadas de estos equipos y minimiza los riesgos de seguridad.
Celda de Flotación 2

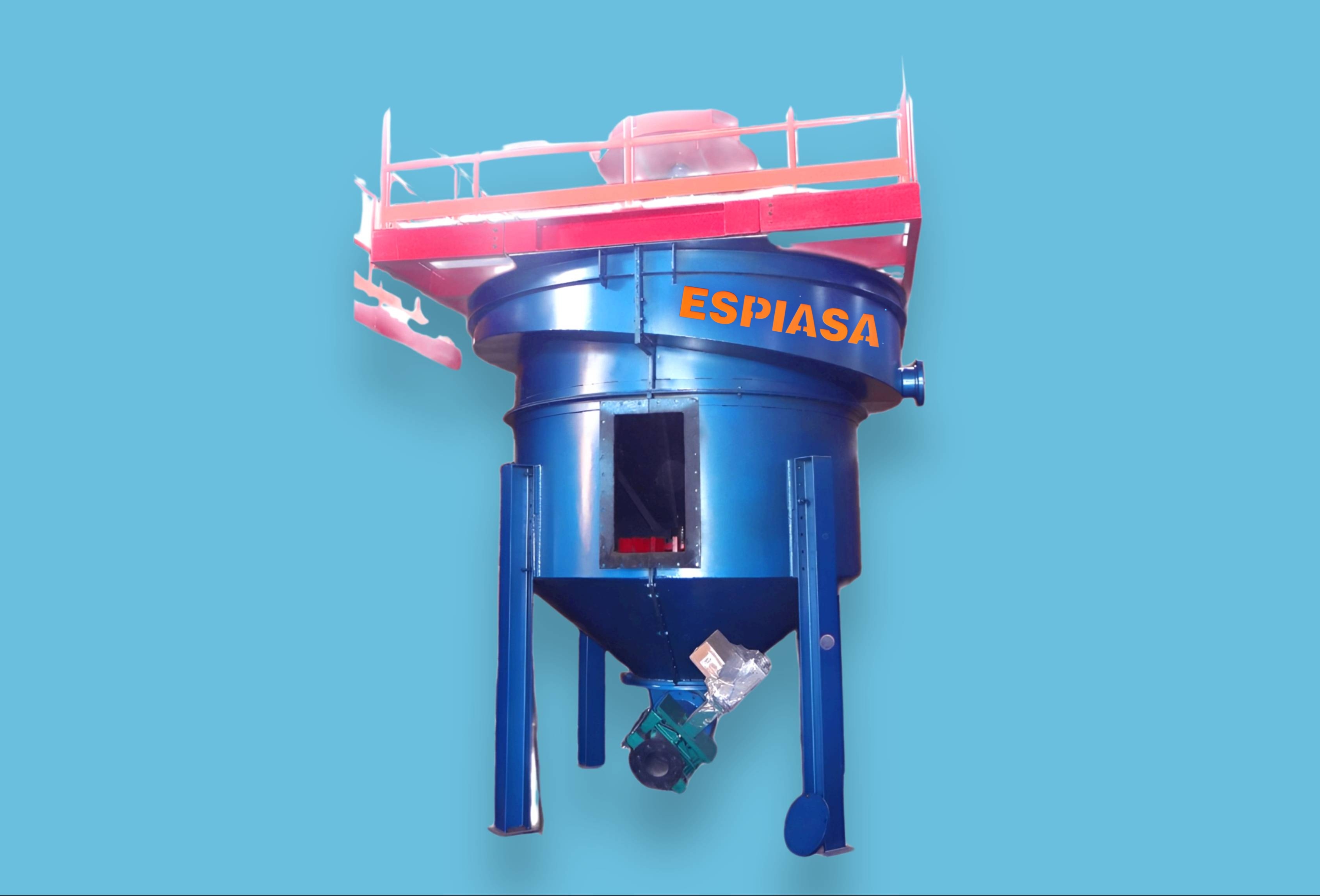

Celdas Unitarias - CEU 240

  • La base estructural principal, en donde se apoya el soporte del mecanismo de agitación,es fabricado con perfiles estructurales que permiten transportar aire de baja presión, hacia el mecanismo del equipo por ambos lados de este repuesto, indistintamente, facilitando la instalación de la lí­nea de aire, de forma más simple y sencilla.
  • La plataforma estructural principal está diseñado de tal manera que forma un área tangencial al borde de la celda ganando espacio para una buena inspección en la operación y el mantenimiento, libre de otros ductos que atraviesan esta área obstaculizando dicho acceso.
Celda de Flotación 2

Cuadro comparativo de las Celdas de Flotación

Tipo de Celda Caracterí­sticas Ventajas
Celda Tipo U - CE3
  • Forma en "U" para mejor circulación de pulpa.
  • Facilita la distribución del flujo.
  • Mezcla efectiva de pulpa, aire y reactivos.
  • Mayor eficiencia en la mezcla.
  • Mejora en la distribución del flujo.
Celda Tipo Tanque - ACE10
  • Forma rectangular o cuadrada.
  • Impulsor para agitar la pulpa.
  • Adaptable a diversas aplicaciones.
  • Versatilidad en su uso.
  • Ampliamente utilizado en distintos procesos.
Celda Unitaria - CEU240
  • Una celda individual en un circuito más amplio.
  • Puede ser de cualquier tipo (U, Tanque, etc.).
  • Trabaja en conjunto con otras celdas unitarias.
  • Flexibilidad en el diseño del circuito de flotación.
  • Adaptable a diferentes procesos y requisitos.
